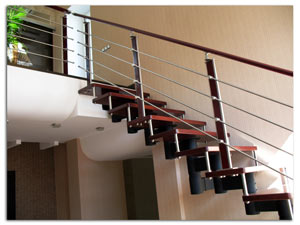

                                      Модульная лестница

Модульная лестница на косоурах может быть как прямолинейной, так и спиральной, с одной или несколькими забежными ступенями.

Модульная лестница на цепном косоуре может переходить из прямолинейной в винтовую лестницу, изменять направление, благодаря этому косоурная лестница становится довольно универсальной системой.

Цепная лестница имеет различную высоту
ступеней от 176 мм до 215 мм.
Модульная лестница, изготовленная по немецким технологиям, обеспечивает надежность и долговечность всех соединений.
Данная конструкция соответствует стандартам и действующим ДБН.
Изготовим чертежи, согласно эскизам заказчика.



                 Монтаж модульной лестницы цепного типа


Установка модульной лестницы происходит на готовый пол с уложенным напольным покрытием (паркет, ламинат, плитка). В зоне монтажа необходимо завершить малярно-штукатурные работы.

Модульная лестница не нуждается в креплении к стене, поскольку предусматривает - опору в пол в нескольких местах. Если же рядом присутствует прочная, отштукатуренная стена (без использования гипсокартона), опоры можно избежать, установив консоль в стену и тем самым избавив интерьер от лишних деталей.





1.Лестница универсальна – ее можно установить в большинстве случаев (речь идет о технических условиях помещения)

2.Лестнице можно придать любую траекторию, модульная лестница может быть как прямолинейной, так и спиральной, в некоторых случаях, ею можно заменить винтовую лестницу.

3.Сроки поставки! Это немаловажно, все комплектующие для модульной лестницы мы имеем на складе, сроки производства обусловлены лишь изготовлением ступеней.

4.Если заказчик считает нужным изготовить ступени самостоятельно – мы предоставляем детализацию по ступеням согласно утвержденному эскизу (после заключения договора).

5.Самое главное, для установки модульной лестницы не нужна специальная техническая подготовка, установить лестницу на цепном косоуре может любой рабочий.

6.По всем вопросам, связанным с монтажом лестницы, наши специалисты гарантированно дадут консультацию заказчику в телефонном режиме.

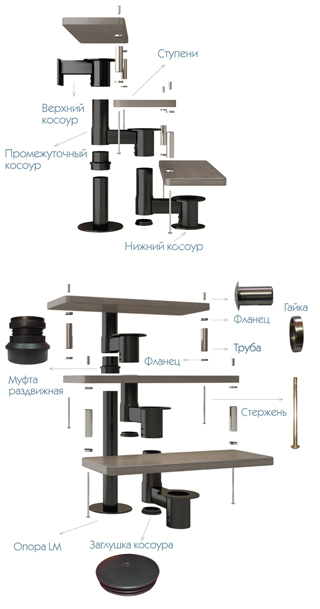

             Комплектующие для модульной лестницы на косоурах

Несущая конструкция модульной лестницы
1. LMH1 Косоур верхний
2. LMH4 Косоур нижний
3. LMH3 (260, 230 мм проступь)
4. LGH1 Заглушка косоура
5. Анкера
6. Опора
7. Опорная муфта
8. Ступени
9. Шурупы для ступеней

В зависимости от вариантов завязки ограждения и поворотов
19. Соединитель поручня
20. Соединитель заполнения























1.Выстраиваем косоуры модульной лестницы по нужной траектории, согласно чертежам и поджимаем их между собой, но не полностью, потому, что траектория конструкции примерная и будет еще регулироваться при монтаже ступеней. В нужных местах, согласно чертежам, под косоуры устанавливаем опоры, которые входят в косоур через опорную муфту, опоры на первом этапе не крепятся к полу, поскольку окончательное место их расположения будет известно после установки ступеней.



2.После того как косоуры собраны и соединены между собой, а верхний косоур прикреплен к перекрытию в месте и на высоте предписанной чертежами, начинаем накидывать ступени. Ступени устанавливаются, начиная с верхнего косоура. При монтаже ступеней регулируется траектория и направление косоуров, особенно если лестница не прямолинейная. Также, при монтаже ступеней регулируется высота ступеней - ступени между собой соединяются больцами, которые имеют определенную высоту заданную техническими условиями. По мере установки ступеней и стягивания их больцами, зажимаются косоуры. (Косоур имеет 4 точки зажима)



3.Когда мы подходим к монтажу нижней ступени, мы уже наверняка знаем где будет расположен нижний косоур, если все предыдущие этапы сборки были выполнены без ошибок, то расположение нижнего косоура должно совпасть с его расположением на чертежах. Прикрепляем косоур к полу с помощью анкеров и прикручиваем последнюю ступень. После того как все ступени установлены, а косоуры и больца затянуты - выставляем по вертикали опоры и регулируем их высоту с помощью раздвижной опорной муфты, тем самым выводим в уровень плоскость ступеней.



4.Итак, модульная лестница установлена, ступени прикручены - приступаем к монтажу ограждений. На прямолинейных маршах - выставляем первую и последнюю стойку, натягиваем шнур от седла к седлу в местах крепления поручня и подставляем под шнур остальные стойки. Стойки устанавливаются через ступень или через две ступени, в зависимости от количества ступеней на марше. Стойки на марше надо распределять так, чтобы сохранить симметрию.



5.После того как стойки для ограждений установлены, приступаем установке заполнения, в данном случае это нержавеющая полированная труба D12. Когда труба пропущена в держатели заполнения на стойках (бочонки), надо с помощью уровня выставить вертикаль стоек и только тогда в натяжку зажать баночки на держателях заполнения, при этом создастся натяжение которое придаст жесткость ограждению и лестничному маршу.







6.Как правило, при монтаже поручня, его необходимо выводить в горизонтальную плоскость (при выходе на площадку или забежную ступень). Полимерный поручень успешно гнется с помощью строительного фена (примечание: на рынке Украины есть полимерный поручень предлагаемый другими компаниями, но он к сожалению не гнется "цена-качество").







7.Прикручиваем поручень. Для этого наживляем по одному саморезу на всех стойках, скручиваем седла с поручнем, прикручиваем поручень к седлам до конца и устанавливаем обратно на стойки.

















8.Когда все прикручено, установлено и затянуто, устанавливаем заглушки на поручень и любуемся результатом.
